Uitbreiding stand-on vloersysteem
BPO heeft een vernieuwde beursvloertegel ontwikkeld waarbij de grootste uitdaging was om meer ruimte te creëren voor kabeldoorvoer, zonder concessies te doen aan de totale hoogte, stijfheid, vlakheid en produceerbaarheid van het systeem.
De bestaande beursvloer biedt ruimte aan gangbare kabeldiameters, maar vanuit de markt ontstond de behoefte om ook grotere kabels te kunnen verwerken. Tegelijkertijd moest de nieuwe uitvoering volledig compatibel blijven met de bestaande vloertegel.

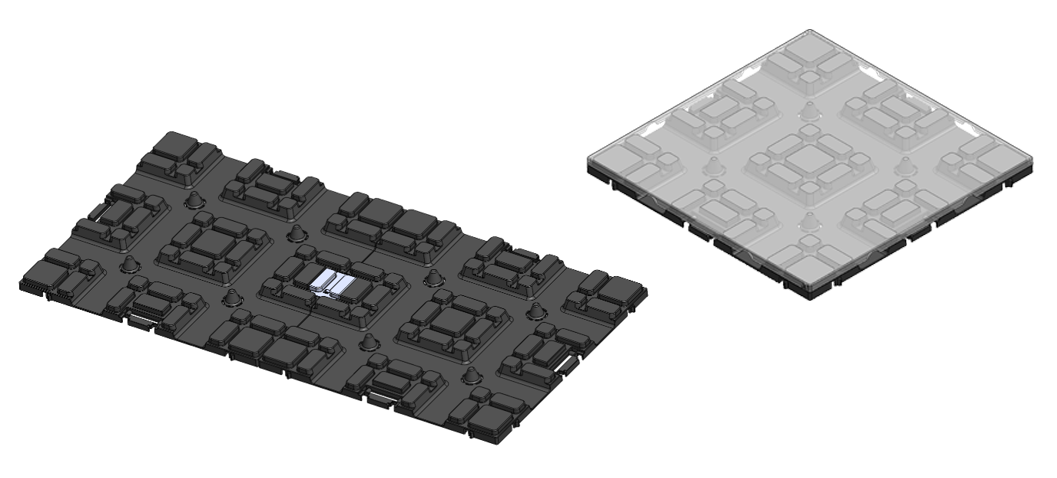

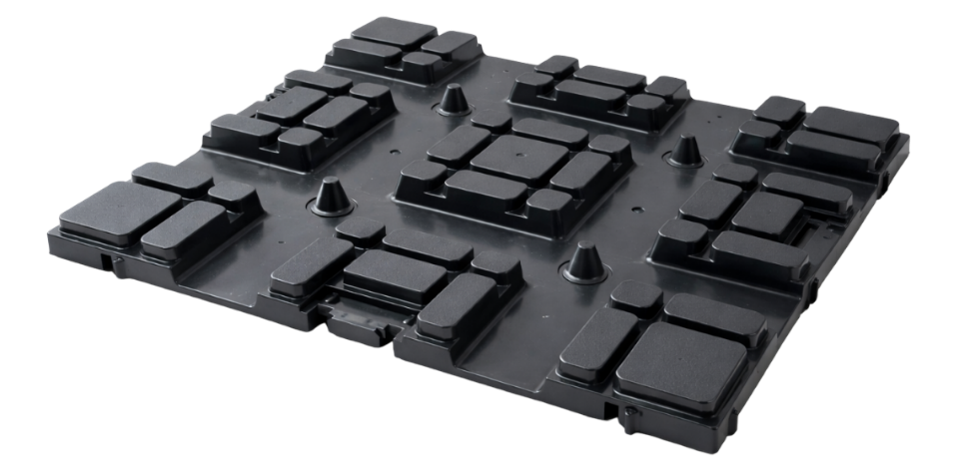

De vernieuwde beursvloertegel bestaat uit een basisplaat voor de kabelgeleiding en een afdekplaat die zorgt voor een vlak loopoppervlak en mogelijkheid tot personalisatie. Door de grotere kabelkanalen en uitsparingen in de basisplaat ontstond direct een constructieve uitdaging: meer ruimte voor kabels betekent minder geometrie om op af te steunen voor de afdekplaat en daarmee een grotere kans op doorbuiging tijdens gebruik.

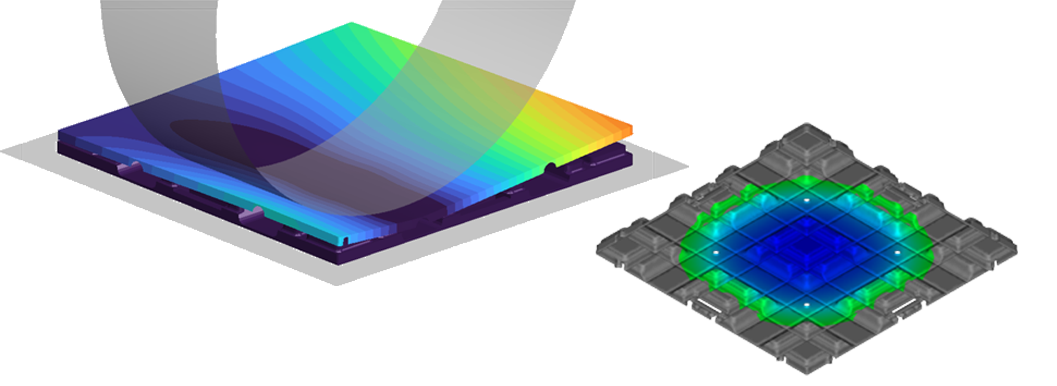

Met behulp van FEM-simulaties zijn verschillende constructieve ideeën beoordeeld op sterkte en stijfheid. Daarbij is onderzocht hoe de afdekplaat zich zou gedragen onder belasting en geoptimaliseerd om het oppervlak voldoende vlak en stabiel te houden.
Daarnaast is ook de produceerbaarheid van de tegel onderzocht met behulp van Moldflow-analyses. Hiermee kon het vulgedrag van het recyclaat worden beoordeeld en zijn eventuele risico’s op kromtrekken vroegtijdig inzichtelijk gemaakt.
Het resultaat is een nieuwe generatie beursvloertegels die zowel kleine als grotere kabels kan accommoderen, terwijl de vloer vlak, stapelbaar en robuust blijft. Door de combinatie van FEM- en Moldflow-analyses kon het ontwerp gericht worden geoptimaliseerd op zowel gebruiksbelasting als spuitgietproduceerbaarheid.
