Een sterkteberekening en een FEM-analyse hebben hetzelfde doel, namelijk bepalen of een onderdeel sterk genoeg is, maar ze werken fundamenteel anders. Een klassieke sterkteberekening gebruikt vereenvoudigde formules voor eenvoudige geometrieën, terwijl een FEM-analyse complexe vormen opdeelt in duizenden kleine elementen om spanningen en vervormingen nauwkeurig in kaart te brengen. Hieronder beantwoorden we de meest gestelde vragen over beide methoden, zodat je weet welke aanpak past bij jouw ontwerp of project.
Wanneer schiet een handmatige sterkteberekening tekort?
Een handmatige sterkteberekening schiet tekort zodra de geometrie van een onderdeel te complex is voor de aannames achter analytische formules. Klassieke berekeningen gaan uit van uniforme doorsneden, rechte balken of eenvoudige plaatvormen. Zodra een product ribben, gaten, uitstulpingen of variabele wanddiktes heeft, klopt de vereenvoudiging niet meer en wordt de uitkomst onbetrouwbaar.
In de praktijk betekent dit dat handmatige sterkteberekeningen prima werken voor schroeven, bouten, eenvoudige profielen en standaard constructie-elementen. Maar bij gespuitgiete kunststof onderdelen, behuizingen met complexe ribstructuren of producten die meerdere belastingrichtingen tegelijk ondervinden, ontstaan blinde vlekken. De formule geeft een getal, maar dat getal zegt niets over spanningspieken in hoeken, rondom gaten of bij wanddiktesprongen.
Daarnaast bieden handmatige berekeningen geen inzicht in hoe een onderdeel vervormt over zijn volledige oppervlak. Je krijgt een maximale spanning op één kritisch punt, maar je mist het volledige beeld. Voor producten waarbij gewicht, levensduur en veiligheid nauw luisteren, is dat beeld onmisbaar.
Hoe werkt de eindige-elementenmethode precies?
De eindige-elementenmethode, ook wel Finite Element Method of FEM genoemd, verdeelt een driedimensionaal model in een groot aantal kleine, eenvoudige elementen zoals driehoekjes of tetraëders. Voor elk element berekent de software de spanning en vervorming op basis van materiaalgedrag en opgelegde belastingen. De resultaten van alle elementen samen geven een volledig spanningsbeeld van het product.

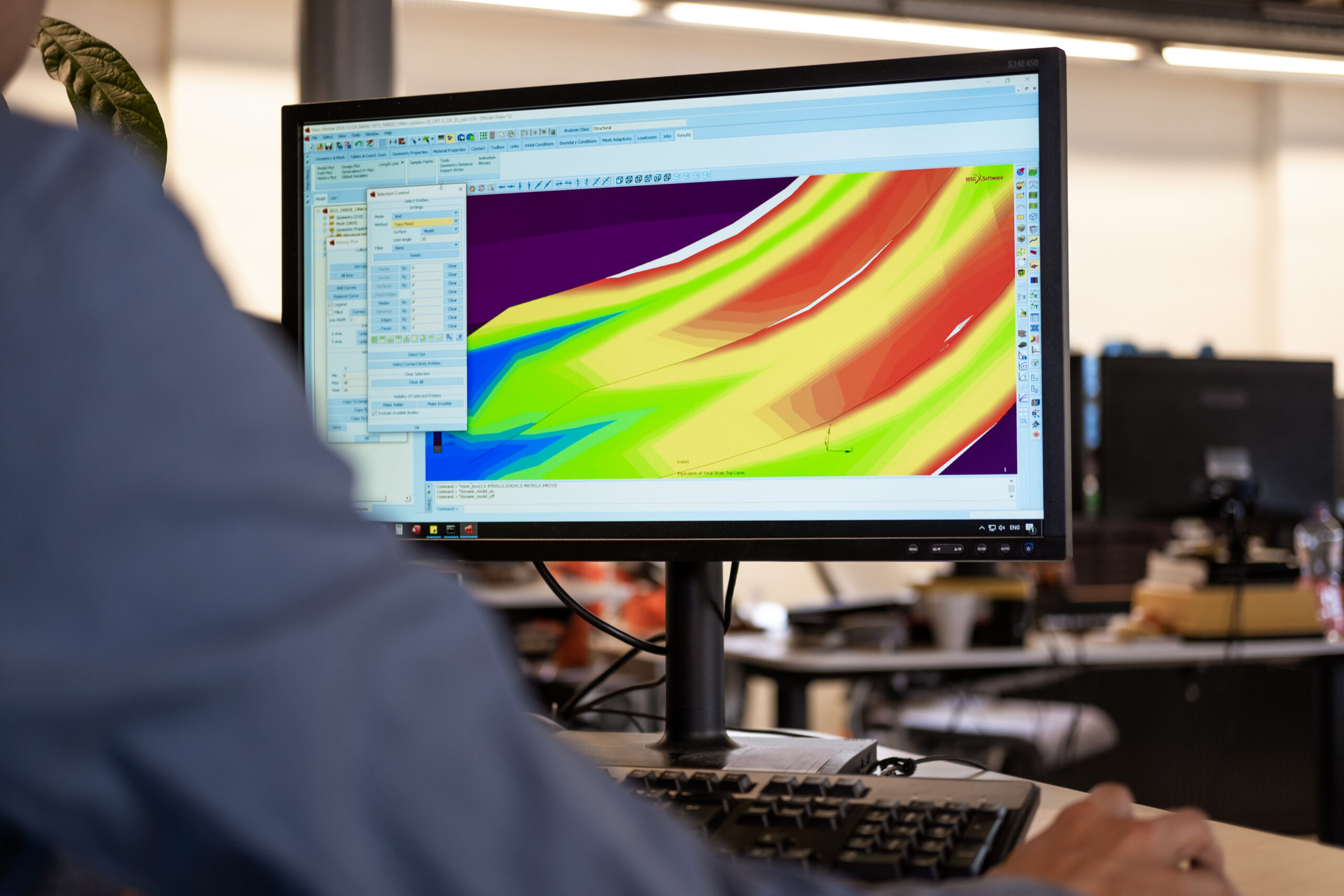

Het proces begint met een digitaal 3D-model van het onderdeel. Dit model wordt voorzien van materiaaleigenschappen zoals stijfheid en sterkte, randvoorwaarden zoals bevestigingspunten en belastingen zoals krachten, drukken of temperaturen. De software lost vervolgens een stelsel van duizenden tot miljoenen vergelijkingen op en visualiseert de uitkomst als een kleurkaart waarop direct te zien is waar spanningspieken optreden en waar materiaal overbodig is.
Wat FEM zo waardevol maakt, is de mogelijkheid om snel meerdere varianten door te rekenen. Wil je weten wat er gebeurt als je een rib verplaatst, een wanddikte aanpast of een ander materiaal kiest? In een FEM-omgeving is dat een kwestie van aanpassen en opnieuw berekenen, zonder dat je een fysiek prototype hoeft te bouwen. Wij gebruiken FEM simulaties gedurende het gehele ontwerptraject om ontwerpkeuzes te onderbouwen met meetbare data.
Wat zijn de belangrijkste verschillen tussen beide methoden?
Het kernverschil is de mate van detail en de toepasbaarheid op complexe geometrieën. Een handmatige sterkteberekening werkt met vereenvoudigde modellen en analytische formules, terwijl een FEM-analyse het werkelijke 3D-model als uitgangspunt neemt en de spanningsverdeling over het volledige oppervlak berekent.
De belangrijkste verschillen op een rij:
- Geometrie: Handmatige berekeningen vereisen vereenvoudiging van de vorm. FEM werkt met de werkelijke, complexe geometrie.
- Nauwkeurigheid: Analytische formules geven een benadering op kritische punten. FEM geeft een volledig spanningsbeeld inclusief lokale pieken.
- Snelheid bij eenvoudige gevallen: Een handmatige berekening is sneller op te stellen voor standaard situaties. FEM vereist modelopbouw en rekentijd.
- Flexibiliteit: FEM laat toe om materialen, belastingen en geometrieën eenvoudig te variëren. Handmatige berekeningen moeten bij elke variant opnieuw worden opgesteld.
- Inzicht in vervorming: FEM toont vervorming over het gehele product. Handmatige berekeningen geven doorgaans één verplaatsingswaarde op een specifiek punt.
- Toegankelijkheid: Handmatige berekeningen zijn transparant en makkelijk te controleren. FEM vereist gespecialiseerde software en interpretatie door een expert.
Beide methoden sluiten elkaar niet uit. In de praktijk worden sterkteberekeningen vaak gebruikt als snelle eerste check, waarna FEM de details invult voor complexere onderdelen of kritische belastinggevallen.
Welke methode past bij welk type ontwerp of project?
De keuze tussen een handmatige sterkteberekening en een FEM-analyse hangt af van de complexiteit van de geometrie, de criticaliteit van het onderdeel en de fase van het project. Eenvoudige, regelmatige onderdelen met bekende belastingen lenen zich goed voor analytische berekeningen. Complexe, onregelmatige of zwaarbelaste onderdelen vragen om FEM.
Wanneer een handmatige sterkteberekening volstaat
Kies voor een analytische aanpak bij standaard constructie-elementen zoals bouten, assen en eenvoudige platen. Ook in de vroegste fase van een project, wanneer het concept nog niet uitgewerkt is, biedt een snelle handmatige berekening voldoende houvast om de haalbaarheid te toetsen. De berekening is snel, transparant en makkelijk te communiceren naar opdrachtgevers of collega’s.
Wanneer FEM de betere keuze is
FEM is de aangewezen methode zodra het onderdeel een complexe vorm heeft, meerdere belastingrichtingen tegelijk ervaart, of wanneer gewicht en materiaalgebruik kritisch zijn. Dit geldt in het bijzonder voor gespuitgiete kunststof onderdelen, lichtgewicht constructies, behuizingen met ribben en gaten, en onderdelen die vallen of schokbelastingen moeten doorstaan. Ook bij het oplossen van problemen met een falend onderdeel biedt FEM inzicht in de werkelijke oorzaak van het falen, iets wat een handmatige berekening zelden kan aanwijzen.
Kan een FEM-analyse een sterkteberekening volledig vervangen?
Een FEM-analyse kan een handmatige sterkteberekening in de meeste gevallen vervangen voor complexe onderdelen, maar vervangt niet de ingenieursinzichten die ten grondslag liggen aan een goede berekening. FEM is een hulpmiddel, geen vervanging voor technisch inzicht. Zonder een correcte opzet, de juiste randvoorwaarden en een kritische interpretatie van de resultaten leidt zelfs een geavanceerde simulatie tot onjuiste conclusies.
In de praktijk werken beide methoden het beste als aanvulling op elkaar. Een snelle analytische berekening helpt om de orde van grootte te bepalen en de FEM-opzet te valideren. Als de FEM-uitkomst sterk afwijkt van de analytische schatting, is dat een signaal om de modelopbouw te controleren. Omgekeerd onthult FEM details die een analytische berekening nooit kan geven, zoals de exacte locatie van een spanningspiek of het vervormingspatroon onder gecombineerde belastingen.
Voor eenvoudige, goed gedefinieerde situaties blijft een handmatige berekening een waardevolle en efficiënte keuze. Maar naarmate producten complexer worden en de eisen aan gewicht, veiligheid en levensduur strenger, wordt FEM onmisbaar als basis voor gefundeerde ontwerpbeslissingen.
Wat heb je nodig om een betrouwbare FEM-analyse te laten uitvoeren?
Voor een betrouwbare FEM-analyse heb je drie dingen nodig: een nauwkeurig 3D-model van het onderdeel, correcte materiaaleigenschappen en een heldere definitie van de belastingen en randvoorwaarden. Ontbreekt één van deze drie, dan is de uitkomst van de simulatie onbetrouwbaar, ongeacht hoe geavanceerd de software is.
Concreet betekent dit dat je het volgende aanlevert of beschikbaar hebt:
- Een 3D-model: Bij voorkeur een CAD-bestand in een gangbaar formaat zoals STEP of IGES. Het model moet de werkelijke geometrie weergeven, inclusief ribben, wanddiktes en verbindingsdetails.
- Materiaalgegevens: De mechanische eigenschappen van het materiaal, zoals de elasticiteitsmodulus, rekgrens en breukrek. Voor kunststoffen zijn dit vaak temperatuur- en belastingsnelheidsafhankelijke waarden.
- Belastingscenario’s: Een beschrijving van de krachten, drukken, momenten of temperaturen waaraan het onderdeel wordt blootgesteld, inclusief de richting en het aangrijpingspunt van elke belasting.
- Randvoorwaarden: Hoe is het onderdeel bevestigd of ingeklemd? Welke vrijheidsgraden zijn geblokkeerd? Dit bepaalt hoe het onderdeel zich gedraagt onder belasting.
- Criteria voor beoordeling: Wat is de toegestane spanning, vervorming of veiligheidsfactor? Zonder beoordelingscriteria is een FEM-uitkomst een getal zonder context.
Heb je nog geen volledig uitgewerkt ontwerp maar wil je al vroeg in het productontwikkelingsproces simuleren? Dat is mogelijk. Wij kunnen ook met een conceptgeometrie werken en meerdere varianten parallel doorrekenen om snel te bepalen welke richting de meeste technische waarde biedt. Wil je weten wat wij voor jouw project kunnen betekenen? Neem contact op en we kijken samen naar de beste aanpak.
Veelgestelde vragen
Hoe lang duurt het uitvoeren van een FEM-analyse gemiddeld?
De doorlooptijd van een FEM-analyse hangt sterk af van de complexiteit van het onderdeel en het aantal te onderzoeken belastingscenario’s. Voor een enkelvoudig onderdeel met duidelijke randvoorwaarden kan een analyse binnen één tot enkele dagen worden afgerond, inclusief interpretatie en rapportage. Bij meerdere varianten of complexere assemblages loopt dit op, maar zelfs dan is een FEM-traject doorgaans veel sneller en goedkoper dan het bouwen en testen van meerdere fysieke prototypes.
Wat zijn de meest voorkomende fouten bij het opzetten van een FEM-analyse?
De meest gemaakte fouten zijn het onjuist definiëren van randvoorwaarden, het gebruik van verkeerde of onvolledige materiaalgegevens, en een te grove mesh waardoor spanningspieken worden gemist. Ook worden belastingscenario’s soms te optimistisch ingeschat, waardoor de simulatie een veiliger situatie berekent dan in de praktijk optreedt. Een goede validatie met een analytische schatting of een eenvoudige proef helpt om deze fouten vroegtijdig te ontdekken.
Is FEM ook geschikt voor kunststof onderdelen, of is het vooral voor metaal?
FEM is zeker geschikt voor kunststof onderdelen, maar vereist wel extra aandacht voor de materiaaldefinitie. Kunststoffen gedragen zich anders dan metalen: ze zijn viscoelastisch, gevoelig voor temperatuur en belastingsnelheid, en kunnen kruipen onder langdurige belasting. Voor een betrouwbare simulatie van kunststof onderdelen zijn daarom gedetailleerde, vaak temperatuur- en tijdsafhankelijke materiaaldata nodig. Met de juiste invoergegevens levert FEM ook voor gespuitgiete kunststof producten waardevolle en nauwkeurige inzichten.
Kan ik FEM inzetten om een bestaand, falend onderdeel te analyseren?
Ja, FEM is bij uitstek geschikt voor faalanalyse van bestaande onderdelen. Door het werkelijke belastingscenario na te bootsen in de simulatie, kun je achterhalen waar en waarom een onderdeel bezwijkt of vermoeid raakt. Dit geeft gerichte aanknopingspunten voor een ontwerpverbetering, zonder dat je hoeft te gissen naar de oorzaak. Het is daarbij wel belangrijk om de randvoorwaarden zo realistisch mogelijk te modelleren, zodat de simulatie de werkelijke gebruikssituatie goed weerspiegelt.
Hoe weet ik of de uitkomst van een FEM-analyse betrouwbaar is?
Een betrouwbare FEM-uitkomst herken je aan een aantal kenmerken: de resultaten zijn mesh-onafhankelijk (een fijnere mesh verandert de uitkomst niet significant meer), de randvoorwaarden zijn realistisch gedefinieerd, en de uitkomst komt in de orde van grootte overeen met een analytische schatting of bekende referentiewaarden. Een ervaren engineer controleert altijd of het spanningspatroon fysiek logisch is en of er geen modelleringfouten schuilgaan achter opvallende pieken of onverwachte vervormingen.
Wat is het verschil tussen een lineaire en een niet-lineaire FEM-analyse, en wanneer heb ik welke nodig?
Een lineaire FEM-analyse gaat ervan uit dat het materiaal zich elastisch gedraagt en dat de vervormingen klein zijn ten opzichte van de afmetingen van het onderdeel. Dit volstaat voor de meeste standaard sterkte- en stijfheidsanalyses. Een niet-lineaire analyse is nodig wanneer het materiaal plastisch vervormt, wanneer grote vervormingen optreden, of wanneer contactgedrag tussen onderdelen een rol speelt, zoals bij klikverbindingen of rubberen afdichtingen. Niet-lineaire analyses zijn rekenintensief, maar onmisbaar voor een correcte beoordeling van kritische of zwaarbelaste situaties.
Moet mijn 3D-model volledig af zijn voordat ik een FEM-analyse kan laten uitvoeren?
Nee, een volledig uitgewerkt 3D-model is geen harde vereiste om te starten met simuleren. Ook met een conceptgeometrie of een vereenvoudigd model kunnen al waardevolle inzichten worden verkregen over de structurele haalbaarheid van een ontwerp. In vroege ontwerpfasen is het juist zinvol om meerdere ruwe varianten parallel door te rekenen, zodat je snel kunt bepalen welke richting de meeste technische waarde biedt. Naarmate het ontwerp verder uitgewerkt wordt, kan de FEM-analyse worden verfijnd om ook detailgeometrieën en specifieke belastingscenario’s mee te nemen.
