Vermoeidheid van kunststof voorspel je met sterkteberekeningen door middel van FEM-simulaties die cyclische belastingen nabootsen en de spanningsverdeling in het materiaal in kaart brengen. Op basis van materiaalspecifieke vermoeiingsdata, zoals S-N-curven, berekent de simulatie hoeveel belastingcycli een onderdeel kan doorstaan voordat scheurvorming optreedt. Dit geldt voor zowel nieuw te ontwikkelen producten als bestaande onderdelen met terugkerende storingen.
In dit artikel beantwoorden we de meest gestelde vragen over vermoeidheidsanalyse van kunststof, van de basisprincipes tot de praktische toepassing van simulaties en ontwerpoptimalisaties.
Wat maakt kunststof gevoelig voor vermoeidheid?
Kunststof is gevoelig voor vermoeidheid omdat de moleculaire structuur van polymeren onder herhaalde belasting langzaam degradeert. Zelfs bij spanningen die ver onder de statische breuksterkte liggen, kunnen microscopische scheurtjes ontstaan die zich bij elke belastingscyclus verder uitbreiden. Dit proces verloopt onzichtbaar totdat het onderdeel plotseling bezwijkt.
Wat dit extra complex maakt, is dat meerdere factoren tegelijk een rol spelen. Temperatuur heeft een grote invloed: bij hogere temperaturen wordt kunststof zachter en vermoeit het sneller. Vochtigheid kan de materiaaleigenschappen veranderen, zeker bij hygroscopische materialen zoals nylon. Daarnaast spelen de frequentie van de belasting en de oppervlaktekwaliteit van het onderdeel een belangrijke rol.
Scherpe hoeken, inkervingen en dunne overgangen zijn klassieke zwakke plekken waar spanningsconcentraties ontstaan. Juist op die plekken begint vermoeidheidsschade. Met nauwkeurige sterkteberekeningen kun je deze hotspots vroeg in het ontwerpproces identificeren en aanpakken, voordat er geïnvesteerd wordt in een matrijs of prototype.
Hoe verschilt vermoeidheid in kunststof van vermoeidheid in metaal?
Vermoeidheid in kunststof verschilt fundamenteel van vermoeidheid in metaal, omdat kunststof visco-elastisch gedrag vertoont. Dit betekent dat het materiaal zowel elastische als vloeiende eigenschappen combineert. Bij metaal is de vermoeiingsgrens relatief goed gedefinieerd; bij kunststof bestaat die grens nauwelijks en is het gedrag sterk afhankelijk van tijd, temperatuur en belastingsfrequentie.
Bij metaal verspreidt een scheur zich doorgaans langs kristalgrenzen op een voorspelbare manier. Bij kunststof is het scheurgroeigedrag grilliger en wordt het beïnvloed door de polymeerketenoriëntatie, de aanwezigheid van vulstoffen en de verwerkingsgeschiedenis van het onderdeel. Een spuitgietonderdeel kan daardoor andere vermoeiingseigenschappen hebben dan hetzelfde materiaal in plaatvorm.
Een ander belangrijk verschil is warmteopbouw. Bij hoge belastingsfrequenties kan kunststof intern warmte opbouwen, wat de sterkte verder verlaagt. Dit fenomeen, ook wel hysteresisverwarming genoemd, speelt bij metaal nauwelijks een rol. Voor sterkteberekeningen betekent dit dat je bij kunststof altijd rekening moet houden met thermische effecten naast puur mechanische spanningen.
Hoe werkt een FEM-simulatie voor vermoeidheidsanalyse van kunststof?
Een FEM-simulatie voor vermoeidheidsanalyse van kunststof werkt door het onderdeel op te delen in een fijn netwerk van kleine elementen en vervolgens de spanningen en rekken te berekenen die ontstaan onder een cyclische belasting. Deze spanningsverdeling wordt vervolgens gekoppeld aan materiaalspecifieke vermoeiingsdata om te voorspellen waar en wanneer het onderdeel zal falen.
Het proces verloopt in een aantal stappen. Eerst wordt het 3D-model voorzien van de juiste randvoorwaarden: hoe is het onderdeel bevestigd, welke krachten werken erop en in welke richting? Vervolgens wordt de belastingscyclus gedefinieerd, bijvoorbeeld een herhaalde drukkracht of een buigende beweging. De software berekent dan voor elk element de maximale en minimale spanning per cyclus.
Met die spanningswaarden en de bijbehorende S-N-curve van het materiaal berekent de simulatie het verwachte aantal cycli tot falen voor elk punt in het onderdeel. De plekken met de laagste levensduur worden direct zichtbaar in een kleurkaart. Zo kun je gericht ontwerpwijzigingen doorvoeren zonder telkens een nieuw fysiek prototype te maken. Wij passen deze aanpak toe als onderdeel van onze FEM-simulatiediensten, waarbij we kritische belastinggevallen doorrekenen gedurende het gehele ontwerptraject.
Welke materiaaldata zijn nodig voor een nauwkeurige vermoeidheidsberekening?
Voor een nauwkeurige vermoeidheidsberekening van kunststof heb je minimaal een S-N-curve nodig van het specifieke materiaal, aangevuld met de elasticiteitsmodulus, de treksterkte en informatie over het visco-elastische gedrag. Hoe specifieker de materiaaldata, hoe betrouwbaarder de voorspelling.
De S-N-curve, ook wel Wöhlercurve genoemd, geeft de relatie weer tussen de spanningsamplitude en het aantal cycli tot falen. Veel materiaalproducenten leveren deze data voor standaard testomstandigheden, maar de werkelijke omstandigheden in een product kunnen afwijken. Temperatuur, vochtigheid en de verwerkingsgeschiedenis van het materiaal beïnvloeden de vermoeiingseigenschappen aanzienlijk.
Daarnaast zijn de volgende gegevens relevant voor een volledige analyse:
- Kruipgedrag van het materiaal bij langdurige belasting
- Spanningsconcentratiefactoren voor de specifieke geometrie
- Oppervlaktekwaliteit en eventuele nabehandelingen
- Omgevingsfactoren zoals blootstelling aan chemicaliën of UV
Als gespecialiseerde materiaaldata ontbreken, is het mogelijk om met conservatieve aannames te werken of aanvullende materiaaltests te laten uitvoeren. Dit is altijd beter dan te rekenen met generieke waarden die niet aansluiten op de werkelijke toepassing.
Wanneer is een simulatie betrouwbaarder dan een fysieke vermoeidheidstest?
Een simulatie is betrouwbaarder dan een fysieke vermoeidheidstest wanneer je meerdere ontwerpvarianten snel wilt vergelijken, wanneer de testomstandigheden moeilijk te reproduceren zijn, of wanneer de kosten van fysiek testen buiten verhouding staan tot de ontwerpfase. Simulaties geven bovendien inzicht in het volledige spanningsveld, terwijl een fysieke test alleen het eindresultaat laat zien.

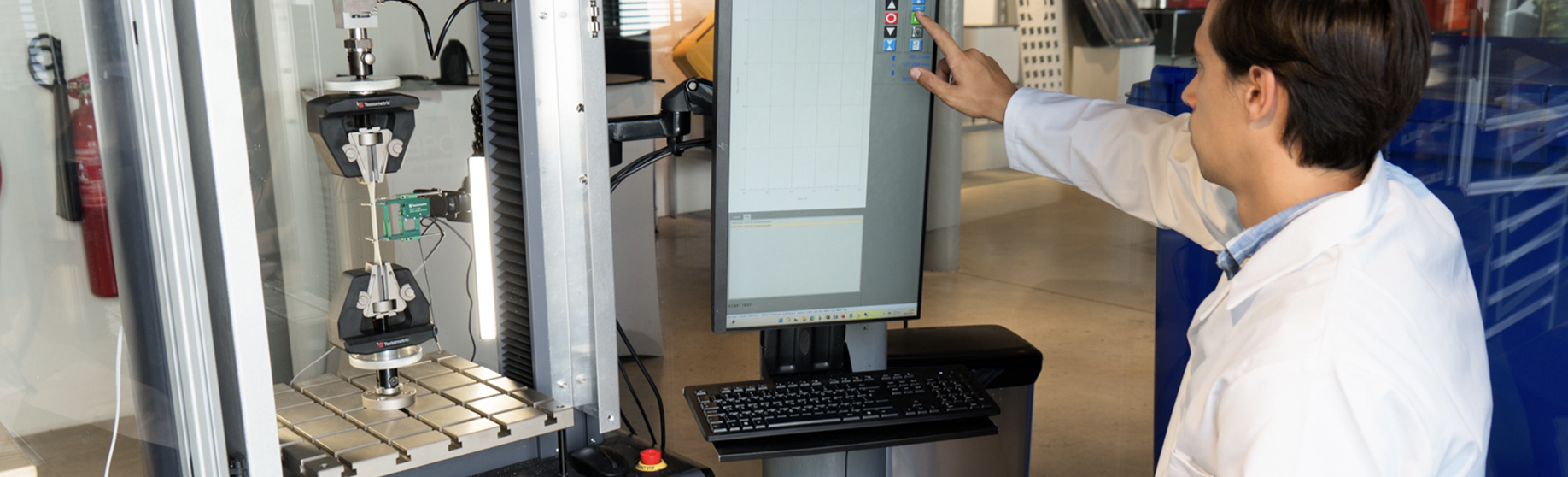

Fysieke vermoeiingstests zijn tijdrovend en kostbaar. Een test die miljoenen cycli omvat, kan weken duren. Met sterkteberekeningen via FEM kun je in uren of dagen meerdere geometrische variaties doorrekenen en de beste optie selecteren voordat er ook maar één prototype gemaakt wordt. Dit versnelt het productontwikkelingsproces aanzienlijk.
Toch heeft de fysieke test zijn waarde. Wanneer de materiaaldata onvolledig zijn, wanneer complexe omgevingsinvloeden een rol spelen of wanneer het product een veiligheidskritische toepassing heeft, blijft validatie door middel van fysieke tests essentieel. De sterkste aanpak combineert beide methoden: gebruik simulaties om het ontwerp te optimaliseren en beperk fysieke tests tot validatie van de definitieve variant.
Hoe pas je ontwerpwijzigingen toe om vermoeidheid te verminderen?
Om vermoeidheid in kunststof te verminderen, pas je ontwerpwijzigingen toe die spanningsconcentraties verlagen, de belastingsverdeling verbeteren en de geometrie optimaliseren voor de verwachte belastingscycli. De meest effectieve aanpassingen zijn vaak eenvoudig en kosten weinig extra materiaal of gewicht.
Geometrische aanpassingen
Scherpe binnenhoeken zijn de meest voorkomende oorzaak van vermoeidheidsschade. Door hoeken te voorzien van een ruimere radius verspreid je de spanning over een groter oppervlak, waardoor de piekvergrotingsfactor sterk daalt. Hetzelfde geldt voor plotselinge wanddikteverschillen: geleidelijke overgangen voorkomen dat spanningen zich ophopen op één punt. FEM-simulaties maken direct zichtbaar hoeveel effect een grotere radius heeft op de verwachte levensduur.
Materiaal- en wanddiktekeuze
Een uniforme wanddikte verdeelt belastingen gelijkmatiger door het onderdeel. Lokale verstevigingen zoals ribben kunnen de stijfheid verhogen zonder het gewicht sterk te laten toenemen, maar ze moeten zorgvuldig worden gepositioneerd om geen nieuwe spanningsconcentraties te introduceren. In sommige gevallen is een materiaalkeuze met hogere slagvastheid of betere vermoeiingsweerstand de meest efficiënte oplossing.
Door iteratief te werken, waarbij elke ontwerpwijziging direct wordt doorgerekend in de simulatie, kom je snel tot een geoptimaliseerd ontwerp. Dit is precies de aanpak die wij hanteren: van de eerste geometrische schets tot een volledig doorgerekend en onderbouwd eindontwerp. Wil je weten hoe wij dit voor jouw product kunnen aanpakken? Neem contact met ons op voor een vrijblijvend gesprek.
Veelgestelde vragen
Hoe vroeg in het ontwerpproces moet ik beginnen met een vermoeidheidsanalyse?
Het ideale moment om te starten met een vermoeidheidsanalyse is tijdens de conceptfase, zodra er een eerste 3D-geometrie beschikbaar is. Hoe eerder spanningsconcentraties worden geïdentificeerd, hoe goedkoper en eenvoudiger de aanpassingen zijn. Wijzigingen in een laat stadium, na het gereedmaken van een matrijs, kunnen aanzienlijk duurder uitvallen dan een vroegtijdige simulatieronde.
Wat zijn de meest voorkomende fouten bij het inschatten van de levensduur van kunststof onderdelen?
Een veelgemaakte fout is het gebruik van generieke of onvolledige materiaaldata, zoals S-N-curven die niet overeenkomen met de werkelijke verwerkings- of omgevingscondities. Daarnaast wordt hysteresisverwarming bij hogere belastingsfrequenties regelmatig over het hoofd gezien, wat de vermoeiingslevensduur aanzienlijk kan verkorten. Ook het negeren van oppervlaktekwaliteit en de invloed van het spuitgietproces op de uiteindelijke materiaaleigenschappen leidt tot te optimistische voorspellingen.
Kan een vermoeidheidsanalyse ook worden ingezet voor bestaande onderdelen die in het veld falen?
Ja, FEM-simulaties zijn zeer geschikt voor het analyseren van terugkerende storingen in bestaande onderdelen. Door het faalpatroon uit de praktijk te combineren met een simulatie van de werkelijke belastingscondities, kun je de exacte oorzaak van de vermoeidheidsschade achterhalen. Dit levert niet alleen een oplossing op voor het huidige probleem, maar geeft ook direct inzicht in welke ontwerpwijziging de meeste impact heeft op de levensduur.
Welke kunststofmaterialen presteren het best onder cyclische belasting?
Materialen zoals PEEK, POM en glasvezelversterkte nylons staan bekend om hun relatief goede vermoeiingsweerstand in vergelijking met ongevulde thermoplasten. Toch is de keuze sterk afhankelijk van de specifieke toepassing, belastingsfrequentie, temperatuur en omgevingsfactoren. Een gerichte materiaalselectie op basis van vermoeiingsdata en simulatieresultaten levert altijd een betrouwbaarder resultaat op dan een keuze puur gebaseerd op statische sterktewaarden.
Hoe betrouwbaar zijn FEM-simulaties voor vermoeidheid als de belastingen in de praktijk variabel of onregelmatig zijn?
Variabele of onregelmatige belastingen kunnen worden verwerkt via een zogenoemde rainflow-telanalyse, waarbij de belastingsgeschiedenis wordt omgezet naar een reeks equivalente belastingsamplitudes. In combinatie met de Miner-regel of vergelijkbare schadeaccumulatiemodellen geeft dit een realistische schatting van de cumulatieve schade. Hoe nauwkeuriger de werkelijke belastingsdata zijn, bijvoorbeeld afkomstig van metingen in het veld, hoe betrouwbaarder de simulatieresultaten.
Wat is het verschil tussen een lineaire en een niet-lineaire FEM-analyse bij vermoeidheidsberekeningen van kunststof?
Een lineaire FEM-analyse gaat uit van een constant elastisch materiaalgedrag en is geschikt voor een eerste inschatting van spanningsconcentraties bij kleine vervormingen. Bij kunststof is een niet-lineaire analyse vaak noodzakelijk omdat het visco-elastische en temperatuurafhankelijke gedrag van polymeren niet lineair is, zeker bij grotere vervormingen of langdurige belasting. Een niet-lineaire aanpak levert nauwkeurigere resultaten op, maar vereist meer gedetailleerde materiaaldata en een langere rekentijd.
Hoe kan ik de uitkomsten van een vermoeidheidsimulatie valideren zonder uitgebreide fysieke tests uit te voeren?
Een praktische aanpak is om te starten met een beperkte validatietest op een representatief onderdeel of teststaaf onder gecontroleerde omstandigheden, en de resultaten te vergelijken met de simulatievoorspelling. Als de afwijking acceptabel is, kun je het gesimuleerde model met meer vertrouwen gebruiken voor verdere ontwerpoptimalisaties. Aanvullend kunnen literatuurwaarden en datasheet-informatie van de materiaalproducent dienen als referentie om de orde van grootte van de gesimuleerde levensduur te toetsen.
